醫療器械醫藥純化水設備的工藝流程

1、系統處理工藝流程圖原水→增壓泵→石英砂過濾器→活性炭過濾器→保安過濾器→高壓泵1→反滲透裝置1→PH調節裝置→高壓泵2→反滲透裝置2→純水箱→EDI輸送泵→精密過濾器→EDI模塊→精密過濾器→純化水箱→輸送泵→紫外線殺菌器→精密過濾器→臭氧發生器→用水點注：原水采用自來水通過增壓泵增壓進入石英砂過濾器和活性炭過濾器，去除水中的懸浮物、膠體、有機物及余氯，過濾后的水通過高壓泵增壓進入反滲透系統，

2025-08-26 17:29:45蘇州市創聯凈化設備有限公司3

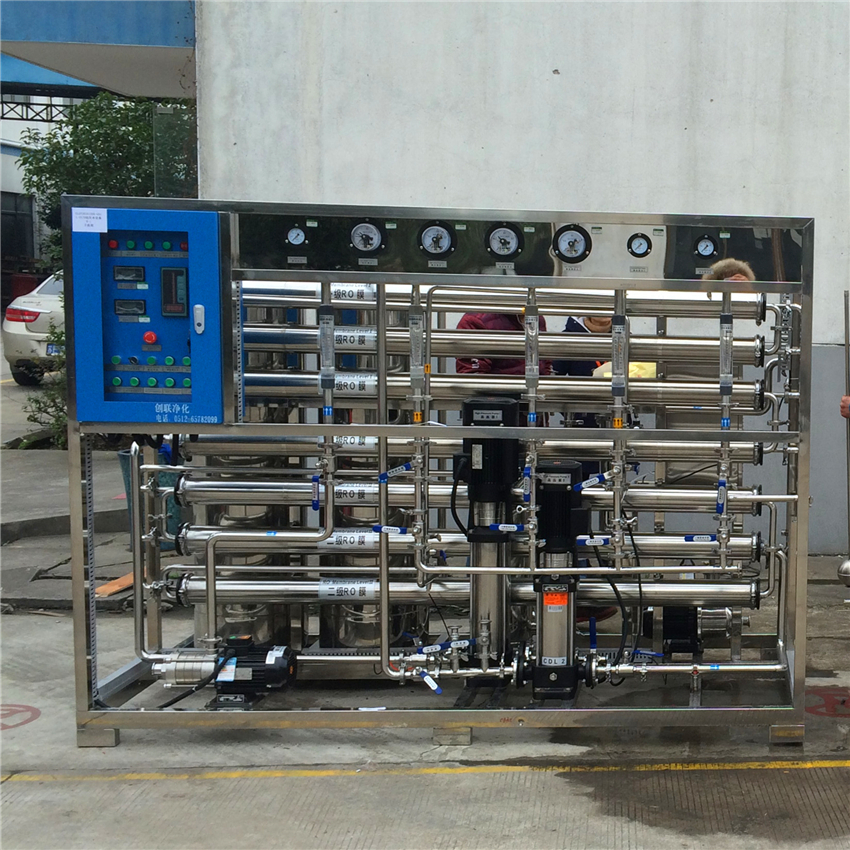

1、系統處理工藝流程圖

原水→增壓泵→石英砂過濾器→活性炭過濾器→保安過濾器→高壓泵1→反滲透裝置1→PH調節裝置→高壓泵2→反滲透裝置2→純水箱→EDI輸送泵→精密過濾器→EDI模塊→精密過濾器→純化水箱→輸送泵→紫外線殺菌器→精密過濾器→臭氧發生器→用水點

注：原水采用自來水通過增壓泵增壓進入石英砂過濾器和活性炭過濾器，去除水中的懸浮物、膠體、有機物及余氯，過濾后的水通過高壓泵增壓進入反滲透系統，將水中的大部分鹽分去除，以達到提純目的，二級反滲透出水電導率一般可以達到5微西門子以下，EDI出水電導率一般可以達到1微西門子以下。

2、技術參數總表

應用行業	醫藥純化水
設備控制方式	PLC自動控制，各液位、壓力連鎖控制，實現無人值守
產水量	0.25T/H
進水水質指標	市政自來水，電導率≤600μS/cm
產水水質	電導率≤1μS/cm 滿足GMP2010年版純化水標準
設備系統脫鹽率	99%以上
自來水損耗	1t/h
進水溫度	2~35℃
工作方式	可24小時運行
設備運行質量	約 2500 Kg
設備額定功率	約4KW
電源	380V AC 50HZ 三相五線
反滲透系統回收率	50%~65%
主機設備規格尺寸	*長 2000 mm寬1000mm 高1800mm*
進水口徑	DN25 PN1.0快裝接口
出水口徑	DN20 PN1.0快裝接口
排污口徑	DN25 PN1.0快裝接口
