瀏覽器自帶分享功能也很好用哦~| 12t/h半導體用超純水設備主要應用于半導體制程中各種沖洗用水，對水的純度要求比較高，涉及到電阻率、溶解氧、TOC、二氧化硅、微生物等各種指標，要求比較嚴苛。 |
 |
| 一、原水水質及水量要求 |
| 1、要求系統進水量16~20m3/h，才能確保產水量≥12m3/h。 |
| 2、原水含鹽量較穩定，原水電導率設計按照≤800微西門子設計，變化系數K≤1.2，其它指標參考生活飲用水標準。 |
| 二、系統技術參數表 | ||
序號 | 項目 | CL-12t/h型高純水設備 |
1 | 設備額定功率 | 約52KW |
2 | 電源 | 380V AC 50HZ 三相五線 |
3 | 系統總回收率 | 65~75百分之 |
4 | 反滲透系統回收率 | 75百分之 |
反滲透出水水質 | ≤15微秒/厘米 | |
5 | 二級反滲透系統回收率 | 80~85百分之 |
二級反滲透出水水質 | ≤4微秒/厘米 | |
6 | EDI電除鹽主機回收率 | 90百分之 |
EDI出水水質 | ≥16MΩ.cm | |
7 | 拋光混床回收率 | 100百分之 |
拋光混床出水 | ≥18.2MΩ.cm | |
8 | 進水口徑 | DN80 PN1.0法蘭接口 |
9 | 出水口徑 | DN65 PN1.0法蘭接口 |
10 | 排污口徑 | DN100 PN1.0法蘭接口 |
| 三、主要工藝介紹 |
| 3.1、反滲透系統 |
| 反滲透裝置在工藝中主要去除水中99百分之以上的陰、陽離子及有機物、熱源和細菌等。反滲透（RO）脫鹽系統由RO膜組件、高壓泵、RO清洗裝置等組成。 |
| 反滲透是一種借助選擇透過（半透過）性膜的功能，以壓力為推動力的膜分離技術膜元件，由反滲透膜導流布和管等制作而成，將多根RO元件裝入不銹鋼耐壓殼體內，組成RO組件。本工藝脫鹽系統的關鍵，成熟的工藝設計和合理的操作，控制及管理，直接決定著系統的正常、穩定出水。并關系到反滲透膜的使用壽命，經反滲透處理后的出水，去除了絕大部分無機鹽和幾乎所有的有機物，微生物（細菌、熱源等）從而確保了本系統產品水的高質量、高質。 |
| 完成預處理后的出水其出水由淤積密度指數SDI測試儀監測，當SDI值<4時，即可進入RO系統，由高壓泵增壓后進入反滲透系統（RO），反滲透出水（脫鹽純水）去中間水箱，另一部分由管道匯集后成濃水（主要含鹽份、機械雜質、膠體、有機物等）隨小部分未透過水排入下水道。反滲透主體設備選用美國海德能公司生產的高脫鹽率低壓CPA3LD-8040芳香族聚酰胺膜元件。該膜元件屬節能型低壓膜，是世界上先進的卷式RO膜元件，具有結構緊湊，產水量特別大（單支RO膜產水量可達1.3t/h），脫鹽率高（單支膜試驗數據>99.7百分之），作壓力低，耐細菌侵蝕性好，適用PH范圍廣（PH為3~10）的優點。 |
 |
| 3.2、EDI電除鹽系統 |
| EDI（Electrodeionization）是應用電再生離子交換樹脂除鹽工藝來取代傳統的混合離子交換除鹽工藝的一種變革性水處理技術。EDI工藝采用一種離子選擇性膜和離子交換樹脂夾在直流電壓下的兩個電端之間，在兩端的直流電源電場從RO預處理過的水中去除離子。流入EDI模塊的RO水被分成了三股獨立的水流：產水水流、濃水水流和水流。EDI工藝從水中去除不想要的離子，依靠在淡水室的樹脂吸附離子，然后將它們遷移到濃水室中。離子交換反應在模塊的淡水室中進行，在那里陰離子交換樹脂釋放出氫氧根離子（OH-）而從溶解鹽中交換陰離子（如氯化物、Cl-）。同樣，陽離子交換樹脂釋放出氫離子（H+）而從溶解鹽中交換陽離子（Na+）。高質量的模塊可以連續產生高達18MΩ.CM的高純水。通過這種技術，可以用較低的能源成本就能去除溶解鹽，并且不需要化學。 |
| EDI的特點： |
|
|

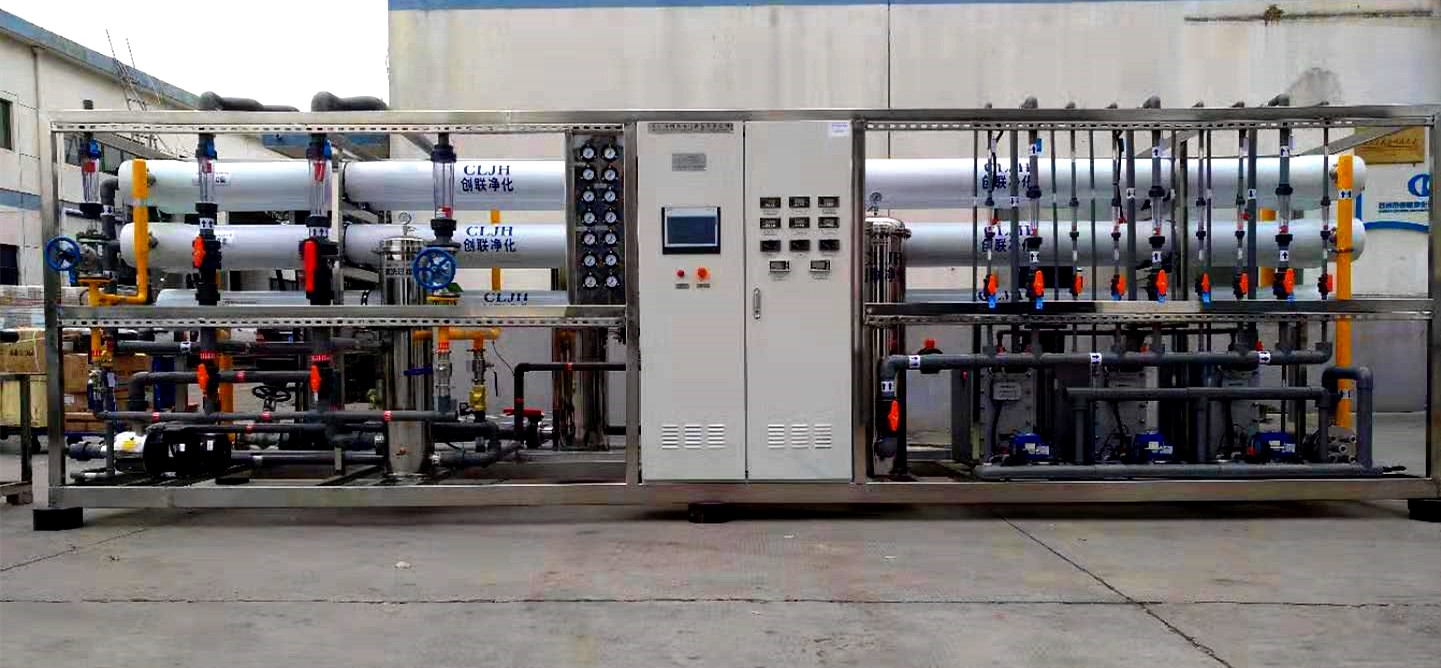

半導體芯片用12t/h超純水設備
| 12t/h半導體用超純水設備主要應用于半導體制程中各種沖洗用水，對水的純度要求比較高，涉及到電阻率、溶解氧、TOC、二氧化硅、微生物等各種指標，要求比較嚴苛。 |
|
| 一、原水水質及水量要求 |
| 1、要求系統進水量16~20m3/h，才能確保產水量≥12m3/h。 |
| 2、原水含鹽量較穩定，原水電導率設計按照≤800微西門子設計，變化系數K≤1.2，其它指標參考生活飲用水標準。 |
| 二、系統技術參數表 | ||
序號 | 項目 | CL-12t/h型高純水設備 |
1 | 設備額定功率 | 約52KW |
2 | 電源 | 380V AC 50HZ 三相五線 |
3 | 系統總回收率 | 65~75百分之 |
4 | 反滲透系統回收率 | 75百分之 |
反滲透出水水質 | ≤15微秒/厘米 | |
5 | 二級反滲透系統回收率 | 80~85百分之 |
二級反滲透出水水質 | ≤4微秒/厘米 | |
6 | EDI電除鹽主機回收率 | 90百分之 |
EDI出水水質 | ≥16MΩ.cm | |
7 | 拋光混床回收率 | 100百分之 |
拋光混床出水 | ≥18.2MΩ.cm | |
8 | 進水口徑 | DN80 PN1.0法蘭接口 |
9 | 出水口徑 | DN65 PN1.0法蘭接口 |
10 | 排污口徑 | DN100 PN1.0法蘭接口 |
| 三、主要工藝介紹 |
| 3.1、反滲透系統 |
| 反滲透裝置在工藝中主要去除水中99百分之以上的陰、陽離子及有機物、熱源和細菌等。反滲透（RO）脫鹽系統由RO膜組件、高壓泵、RO清洗裝置等組成。 |
| 反滲透是一種借助選擇透過（半透過）性膜的功能，以壓力為推動力的膜分離技術膜元件，由反滲透膜導流布和管等制作而成，將多根RO元件裝入不銹鋼耐壓殼體內，組成RO組件。本工藝脫鹽系統的關鍵，成熟的工藝設計和合理的操作，控制及管理，直接決定著系統的正常、穩定出水。并關系到反滲透膜的使用壽命，經反滲透處理后的出水，去除了絕大部分無機鹽和幾乎所有的有機物，微生物（細菌、熱源等）從而確保了本系統產品水的高質量、高質。 |
| 完成預處理后的出水其出水由淤積密度指數SDI測試儀監測，當SDI值<4時，即可進入RO系統，由高壓泵增壓后進入反滲透系統（RO），反滲透出水（脫鹽純水）去中間水箱，另一部分由管道匯集后成濃水（主要含鹽份、機械雜質、膠體、有機物等）隨小部分未透過水排入下水道。反滲透主體設備選用美國海德能公司生產的高脫鹽率低壓CPA3LD-8040芳香族聚酰胺膜元件。該膜元件屬節能型低壓膜，是世界上先進的卷式RO膜元件，具有結構緊湊，產水量特別大（單支RO膜產水量可達1.3t/h），脫鹽率高（單支膜試驗數據>99.7百分之），作壓力低，耐細菌侵蝕性好，適用PH范圍廣（PH為3~10）的優點。 |
|
| 3.2、EDI電除鹽系統 |
| EDI（Electrodeionization）是應用電再生離子交換樹脂除鹽工藝來取代傳統的混合離子交換除鹽工藝的一種變革性水處理技術。EDI工藝采用一種離子選擇性膜和離子交換樹脂夾在直流電壓下的兩個電端之間，在兩端的直流電源電場從RO預處理過的水中去除離子。流入EDI模塊的RO水被分成了三股獨立的水流：產水水流、濃水水流和水流。EDI工藝從水中去除不想要的離子，依靠在淡水室的樹脂吸附離子，然后將它們遷移到濃水室中。離子交換反應在模塊的淡水室中進行，在那里陰離子交換樹脂釋放出氫氧根離子（OH-）而從溶解鹽中交換陰離子（如氯化物、Cl-）。同樣，陽離子交換樹脂釋放出氫離子（H+）而從溶解鹽中交換陽離子（Na+）。高質量的模塊可以連續產生高達18MΩ.CM的高純水。通過這種技術，可以用較低的能源成本就能去除溶解鹽，并且不需要化學。 |
| EDI的特點： |
|
|
