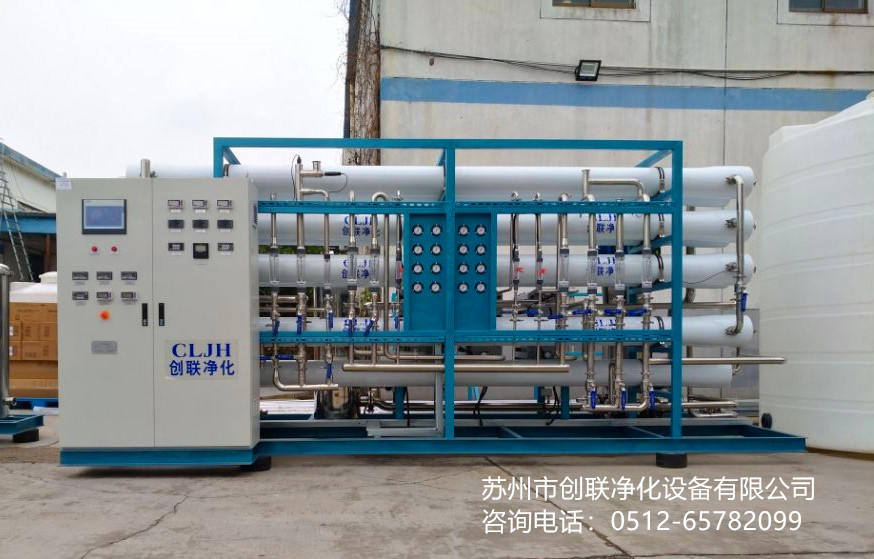

瀏覽器自帶分享功能也很好用哦~鋰電池新材料15t/h高純水設備
 |
| 工藝流程簡圖: |
| 原水→原水箱→增壓泵→石英砂過濾器→活性炭過濾器→阻垢劑加藥系統/還原劑加藥系統→保安過濾器→中間水箱→高壓泵1→反滲透裝置1→中間水箱→PH調節裝置→高壓泵2→反滲透裝置2→純水箱→輸送泵→過濾器→EDI電除鹽系統→拋光混床系統→高純水箱→高純水輸送泵→用水點 |
| 注：本系統采用目前國際較先進的處理工藝，主要有三個部分組成，預處理系統、二級反滲透主機系統、EDI電除鹽系統； |
| 原水采用自來水通過增壓泵增壓進入石英砂過濾器、活性炭過濾器，去除水中的懸浮物、膠體、有機物，配套有絮凝劑加藥系統和阻垢劑加藥系統，可有效降低水中渾濁度，防止反滲透膜的結垢，提高反滲透膜的使用壽命； |
二級反滲透系統采用目前國際先進的美國陶氏反滲透膜技術，自動制膜技術有效保證每支膜的水處理性能。反滲透采用BW30-400型號的反滲透膜，該膜具有脫鹽率較高、操作壓力較小，抗污染性能，膜的脫鹽率可以達到99.7百分之；二級反滲透膜采用BW30-365系列膜，該膜普遍使用二級反滲透系統中，相對于其它膜在二級中具有更好的脫鹽效率。二級反滲透出水水質電導率可以達到4微西門子以下； |
| EDI電除鹽系統采用原裝進口西門子模塊，EDI作為綠色脫鹽模式，具有以下優點：占地面積省、運行成本低、系統設計簡單、水質穩定、安裝維修簡便、綠色環保，不需要酸堿再生、可實現連續生產。EDI出水電阻率可以達到15~17兆歐； |
| 系統中電氣控制情況： |
| 本設備采用觸摸屏PLC控制，系統中各工藝點的運行情況，在觸摸屏中都有所設計，系統故障有警示及指示功能，可以通過觸摸屏直觀的了解設備運行情況、故障分析； |
| 該設備中的水箱和水泵均設計有液位連動控制，可以實現系統無人值守； |
| 高壓泵均設計有壓力保護裝置； |
| 系統中的電導率儀和電阻率儀均有警示和信號輸出功能； |
 |
| 技術參數總表 | |
項目 型號 | CL-15T/H型高純水設備 |
應用行業 | 微電子沖洗用水 |
設備控制方式 | 觸摸屏 PLC控制，各液位、壓力連鎖控制，實現無人值守 |
產水量 | 15T/H |
進水水質指標 | 市政自來水 ，電導率≤1000μS/cm |
產水水質 | EDI產水電阻率≥15MΩ.CM |
反滲透設備系統脫鹽率 | 99.7百分之 |
自來水損耗 | 22t/h |
進水溫度 | 2~35℃ |
工作方式 | 可24小時運行 |
設備額定功率 | 約70KW |
電源 | 380V AC 50HZ 三相五線 |
反滲透系統回收率 | 60~75百分之 |
進水口徑 | DN100 PN1.0法蘭接口 |
出水口徑 | DN65 PN1.0法蘭接口 |
排污口徑 | DN150 PN1.0法蘭接口 |

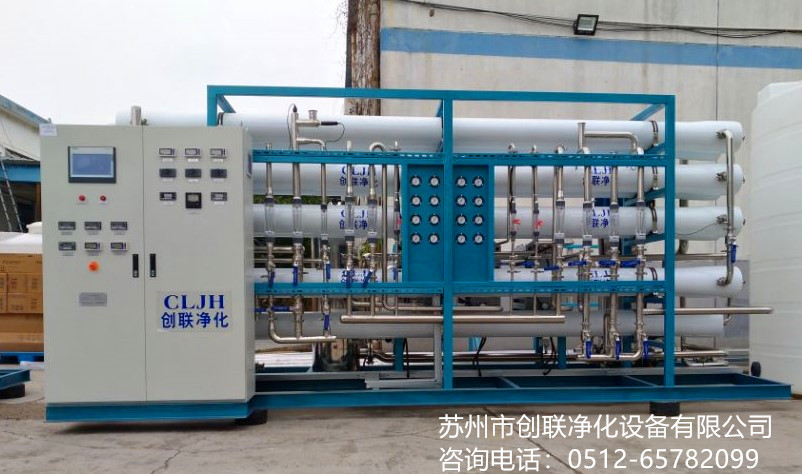

鋰電池新材料15t/h高純水設備
